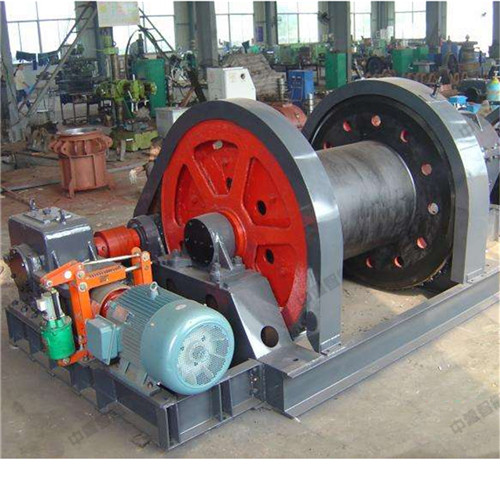

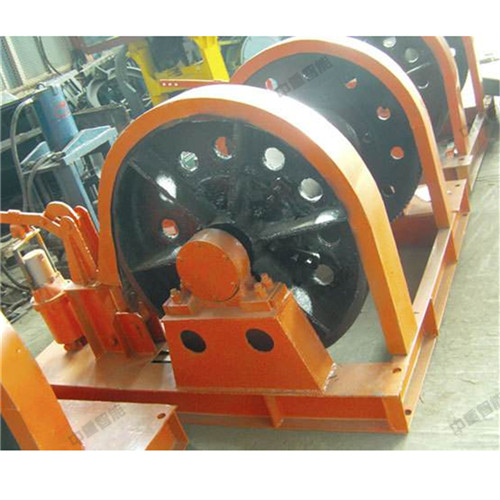

JZ-16/1000鑿井絞車

鑿井絞車產品簡介：

鑿井絞車主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿管、風筒等掘進設備。亦可代替建筑絞車，用于地面建筑及搬運等作起重作用。JZ-16/1000鑿井絞車根據井筒掘進時懸吊設備的工作制度設計的，故只適用于短期工作制，而不適宜于長期吊重運轉使用。

鑿井絞車工作條件：

（1）絞車不應用于有瓦斯、煤塵等易燃、易爆氣體的場所。

（2）絞車作業的環境溫度為-25℃～40℃。

（3）當海拔高度超過1000m時，需要考慮到空氣冷卻作用和介電強度的下降，選用的電氣設備應根據制造廠和用戶的協議進行設計或使用。

鑿井絞車結構組成：

鑿井絞車結構為纏繞式，主要由主軸裝置、減速器、帶制動輪的彈性聯軸器、工作制動器、安全制動器、機座、電動機等部件組成。

主軸裝置包括：主軸、齒輪、卷筒、制動輪、軸承座及軸承等。減速器是采用球面蝸輪副減速，加有一級變速齒輪。轉換變速手柄快慢速位置，可變換快慢兩種速度。工作制動器采用瓦塊式制動器，啟動電機，電動液壓推動器松閘

鑿井絞車技術參數：

型號：JZ-16/1000鑿井絞車

鋼絲繩最大靜張力：100

卷筒容繩量：800

鋼絲繩速度(m/min)：快速：6 慢速：3

鋼絲繩直徑：31

電動機：

功率：22

電壓：380

外形尺寸(長寬高)(mm)：3342×2906×1825

重量：6500
