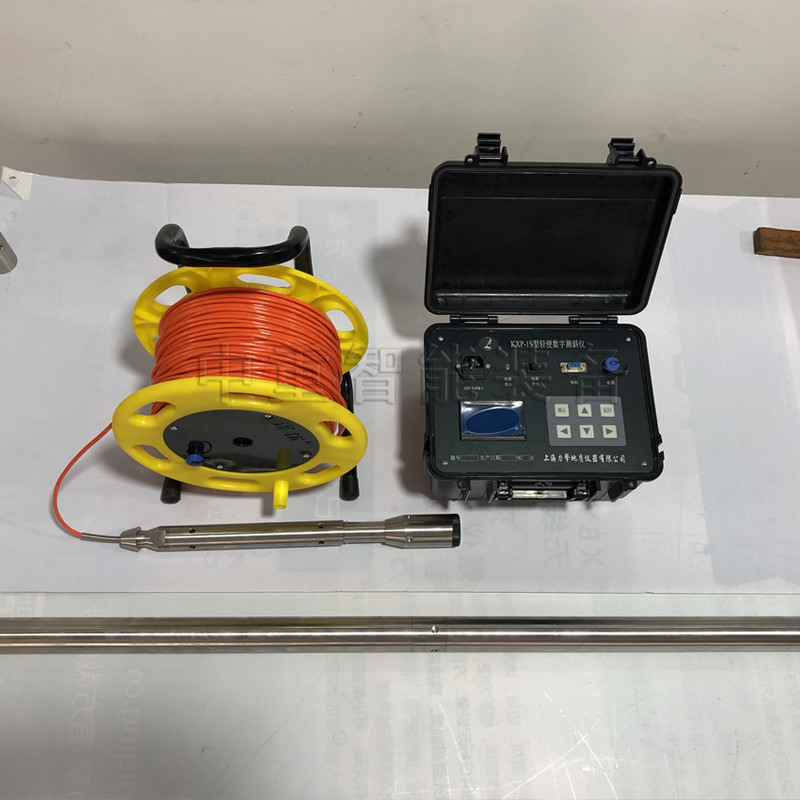

KXP-1S 輕便數字測斜儀是最新推出的一款低成本線纜式輕便數字測斜儀。儀器采用高強 度設計結構，可自如應對鉆探工地復雜的現場環境。探棒內部集成了高精度的三軸磁傳感器 和加速度傳感器，可精準檢測方位角和頂角信息。同時，儀器取消了傳統 KXP-1 型輕便測斜 儀內部的所有活動機械結構，大大提升了儀器的抗震性能。用戶通過操作地面儀，信號經三 芯測井專用電纜傳輸，可以實時完成測量，操作簡單，攜帶輕便，是一款可靠易用的測斜產 品。

主要技術指標

頂角測量范圍： 0° -- 50°（分辨率 0.1°）  精 度 ±0.2°

方位角測量范圍： 0° - 360°（分辨率 1°） 精 度 ±3°

密封性能：承受液壓不低于 20 Mpa

工作電壓： 220V 交流電供電

外形和重量： ? 40 mm×1230 mm、重約 6 kg

測量方式 ：通過電纜傳輸指令和數據，可直接在地面儀上讀取鉆孔數據

儲存容量： 共可儲存 9 個孔號，每個孔號可存儲 99 組頂角/方位數據

工作溫度： -10°C -- +60°C

KXP-1S 是一款高精度的精密測量儀器，在日常的使用過程中要注意輕拿輕放，小心操作。 如果使用中遇到任何問題或者儀器不正常，應第一時間翻閱本手冊查找相關內容的使用說明 或致電生產廠商咨詢。 測井前 ? 檢查測井電纜有無破損，各個接頭處的密封圈是否安裝妥當。

? 可在地面用【置零】功能進行一次模擬操作驗證通訊是否正常。

測井中

? 應控制儀器下放深度小于孔的深度，嚴格禁止將儀器直接砸到井底后才停止，否則 將對儀器造成毀滅性的損壞。

? 到達待測位置后，應停留片刻讓探棒充分靜止下來，以免震動干擾儀器讀數。

測井后 ? 檢查各個接頭處的密封圈是否完好、有沒有磨損并涂抹適量牛油。

? 清潔污漬并檢查探棒外管是否有損傷和形變。

日常維護

? 注意探棒的防潮防水，避免電氣部分。

? 探棒內部結構精密，拆卸儀器可能造成精度損失甚至器件損壞。 精度維護

? 廠家建議儀器每使用一年返廠進行重新標定。

快速檢測 在沒有條件使用 JJG-2 測斜儀校驗臺的情況下，可使用如下方法對儀器進行簡易快速 的檢測：

 ? 頂角檢測：在無風環境將儀器用繩子垂直吊起，測得數據的頂角應在 0°左右。

 ? 方位角檢測：在無磁環境找一塊屏幕，如木板。將儀器在頂角大于 5°的情況下緊 貼該平面并測得一方位角，隨后將儀器反轉 180°指向另一側再測得另一方位角。 這兩個角度的差值應該在 180°左右。
