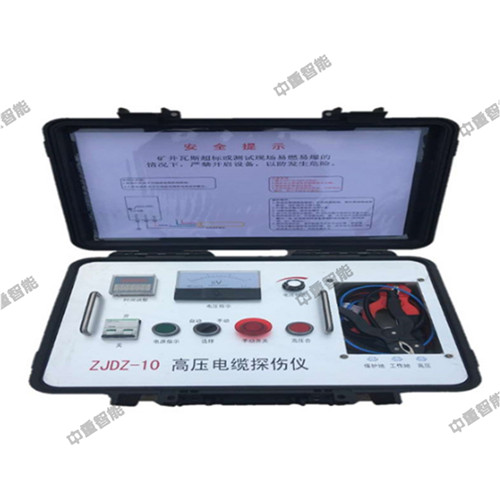

高壓電纜探傷儀用于10KV及以下電力電纜的高阻接地及閃絡性故障測試，儀器輸出直流高壓脈沖，能夠安全高效的查找到故障點，并且適用于高壓電力電纜護層故障測試。儀器內部具有獨特的結構設計，先進的寬電壓供電控制方式，斷電后自動放電。

主要技術參數

供電電壓：交流110～240V 50HZ（寬范圍供電）
  輸出電壓: 直流0～12KV可調
  額定電容容量: 8μF
  最大充電電流: 40mA
  自動放電周期: 6秒(可調)
  重 　量:20kg
  體   積：455mm×370mm×315mm

工作原理

操作方法及注意事項

4.1 操作方法

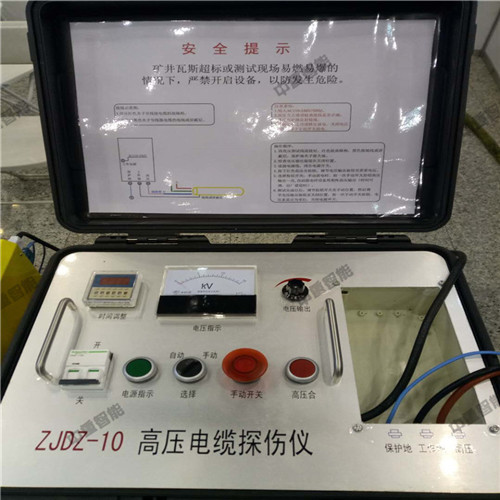

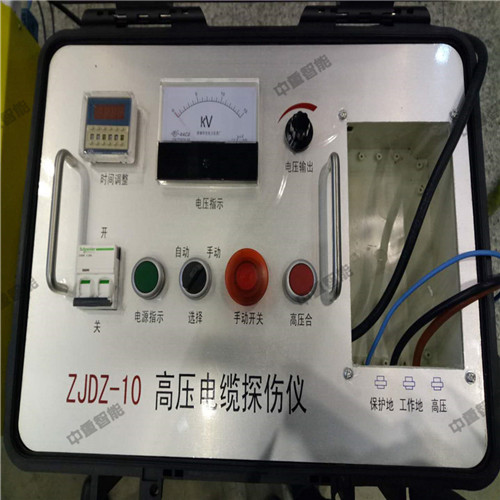

1. 將高壓測試線連接好，紅色“高壓夾子”接故障相，黑色“工作地夾子”接測試電纜地線或屏蔽層， “保護地夾子”接大地。

2. 檢查電壓輸出旋鈕在關閉位置。

3. 連接電源線，閉合電源開關。

4. 按下紅色“高壓合”按鈕，調節電壓輸出旋鈕至需要電壓。

5. 選擇撥鈕開關：手動放電時，按一次放電按鈕高壓輸出一次；自動放電時，設備周期性高壓輸出（時間可調，出廠設定6S）。測試完成以后，調節按鈕開關至手動位置，然后調節電壓輸出旋鈕至關閉位置，按一次手動放電按鈕，電壓表顯示為零后，關閉電源開關。

4.2 注意事項

(1)操作高壓接線及撤線時，必須在電源開關處于斷電位置時操作。

(2)電纜絕緣測試完成以后，需要對測試電纜進行放電。

(3)工作地測試夾與保護地測試夾禁止接在一起。

(4)瓦斯超標或周圍存在易燃易爆危險時，禁止使用本儀器。

維護與修理

專職電氣人員使用、維護此儀器，使用前應詳細閱讀使用說明書。

 在運輸過程中，不得受到猛烈撞擊，注意防火、防潮、防凍。
