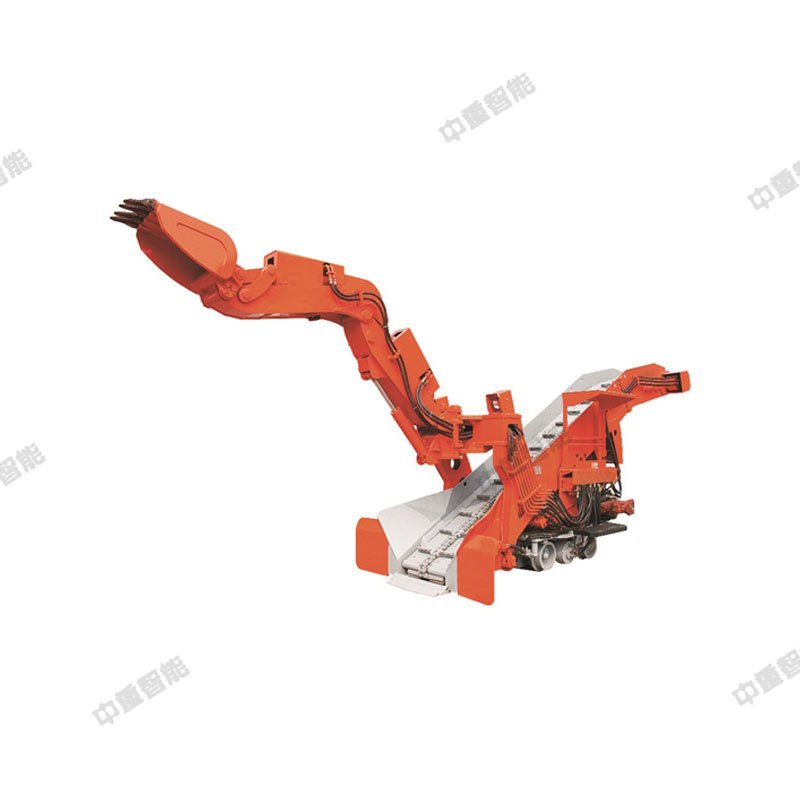

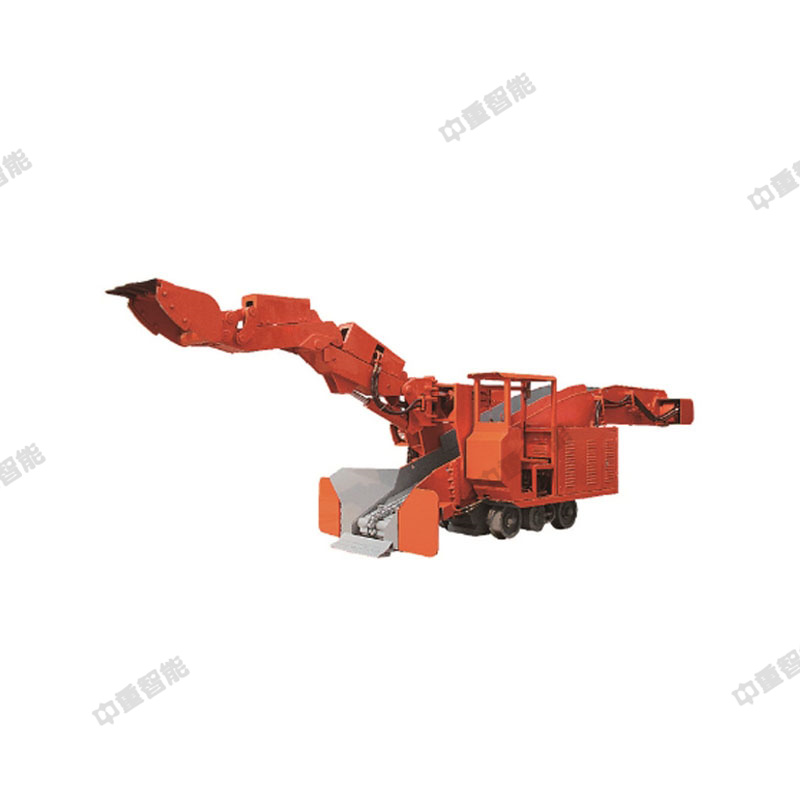

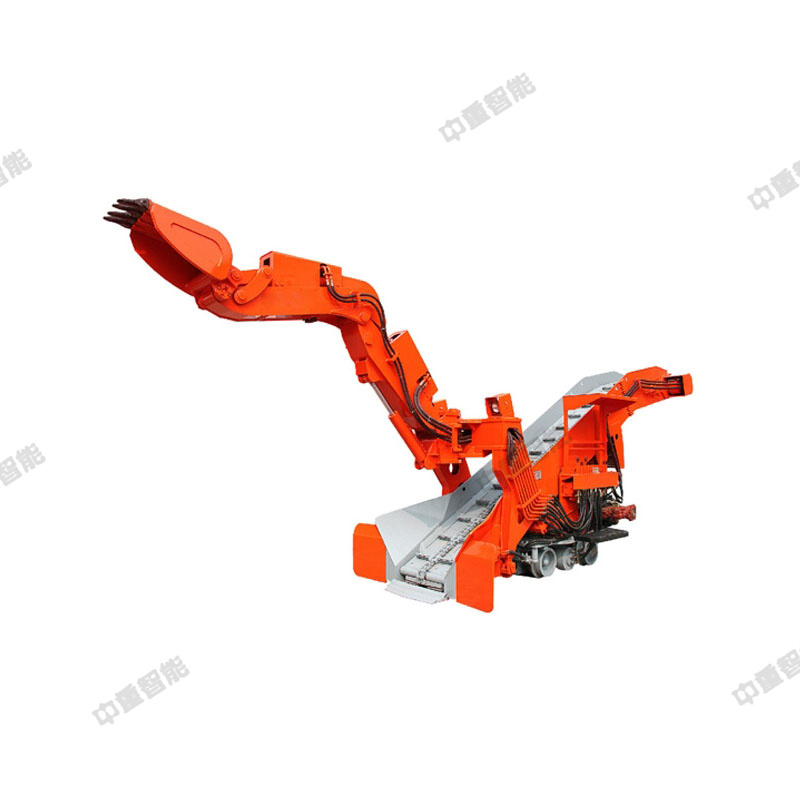

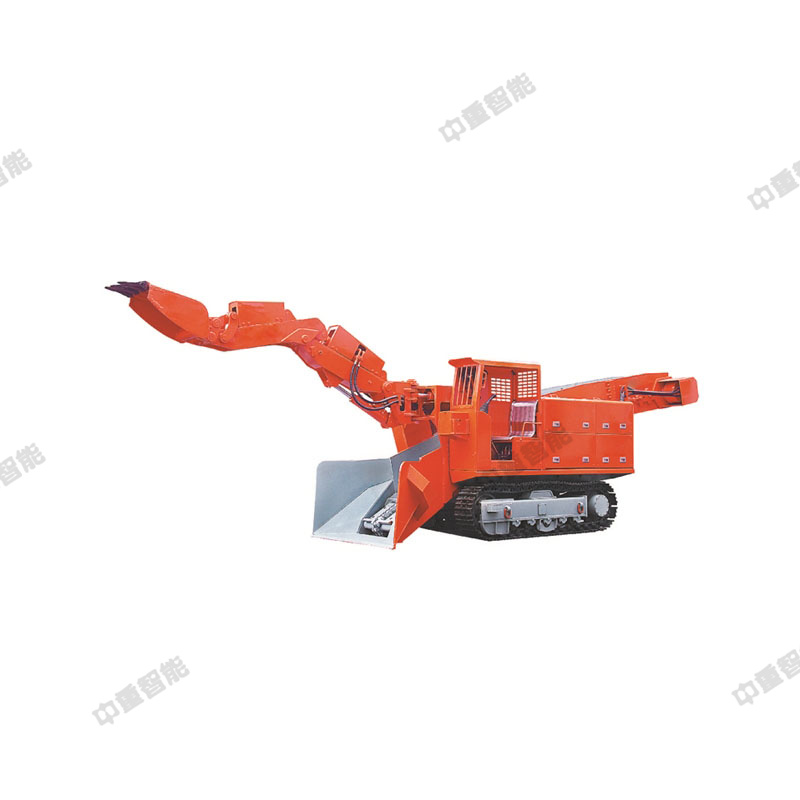

ZWY-260/90L 型履帶式斜坡用挖掘式裝載機（俗名：扒渣機）是一種連續生產的效率高出礦設備。主要用于煤礦巖巷、半煤巖巷、礦山主巷掘進及引水洞、隧道施工和國防洞施工中的裝載作業。適用于斷面≥4.2X4.2米，坡度≤33°的巷道。

本機靠推進鏟取巖石并通過鏟斗將石料扒進自身的刮板輸送機，輸送機從尾部將巖石卸入側卸式礦車、箕斗、皮帶機、梭式礦車、自卸汽車等其它轉載設備上去。同時可利用反鏟挖掘臂扒取遠處的巖石，也可以用鏟斗來清理工作面和斷面排險、掏水溝。

設備主要特點：采用電動全液壓控制系統，電氣系統采用降壓?jiǎn)?dòng)方式，適合于長隧道工況施工；液壓系統優化設計，主要?jiǎng)幼鞑捎孟葘?dǎo)閥控制，操作輕松簡便，工作平穩無沖擊，借鑒挖掘機成熟設計理念及配置，采用國外廠家組件，多道精密濾油，風冷散熱器；可以全斷面裝巖，不留死角，不需人工輔助清理工作面；運渣采用鏈條刮板式，輸送運轉平穩，排渣能力強，且采用半封閉式裝配方式，維護方便。

ZWY-260/90L履帶式斜坡用扒渣機技術參數

型號：ZWY-260/90L

工作范圍

A挖掘?qū)挾萴m：7500

B挖掘距離（離鏟口）mm：3150

C挖掘高度mm：6400

D挖掘深度mm：800

E卸載高度mm：3284(可變)

F卸載距離mm：4898(可變)

蕞大物料通過尺寸(寬×高)mm：980x990

大臂蕞大回轉角度（°）：±55

離地間隙mm：440

性能參數

裝載能力m3/h：260

總功率KW：90

整機重量kg：25000

行走速度m/min：30

刮板鏈運輸機構形式：雙鏈雙驅

適用巷道坡度（°）：≤32

蕞小轉彎半徑m：≥20

操作方式：液控

刮板鏈速度m/min：32

額定工作壓力Mpa：32

接地比壓Mpa：≤0.1

履帶內側寬度mm：1600

運輸狀態（長*寬*高）mm：14000*2795*3850

工作狀態（長*寬*高）mm：16300*2795*4560
