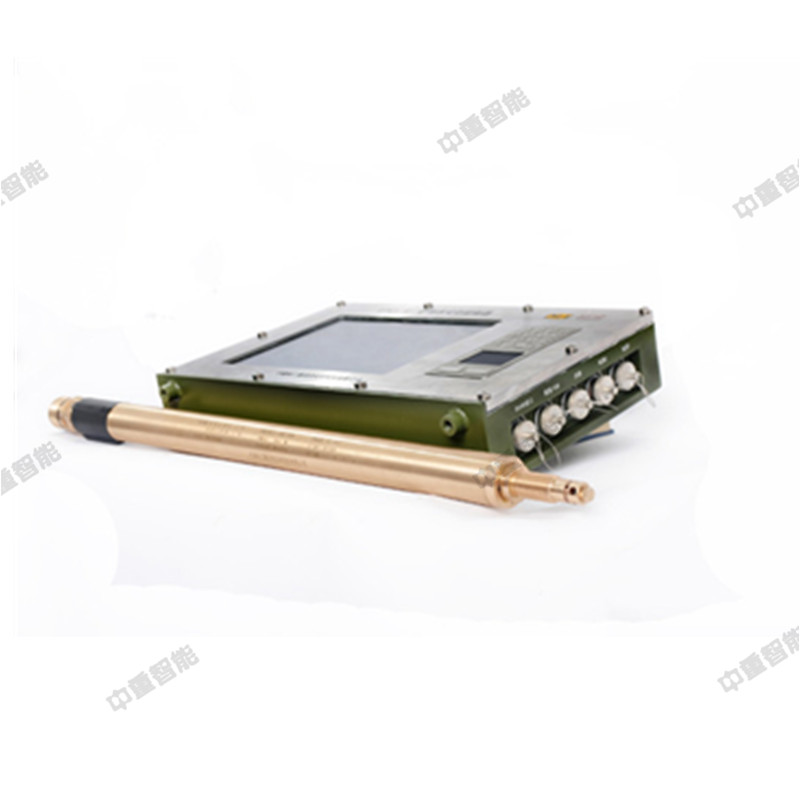

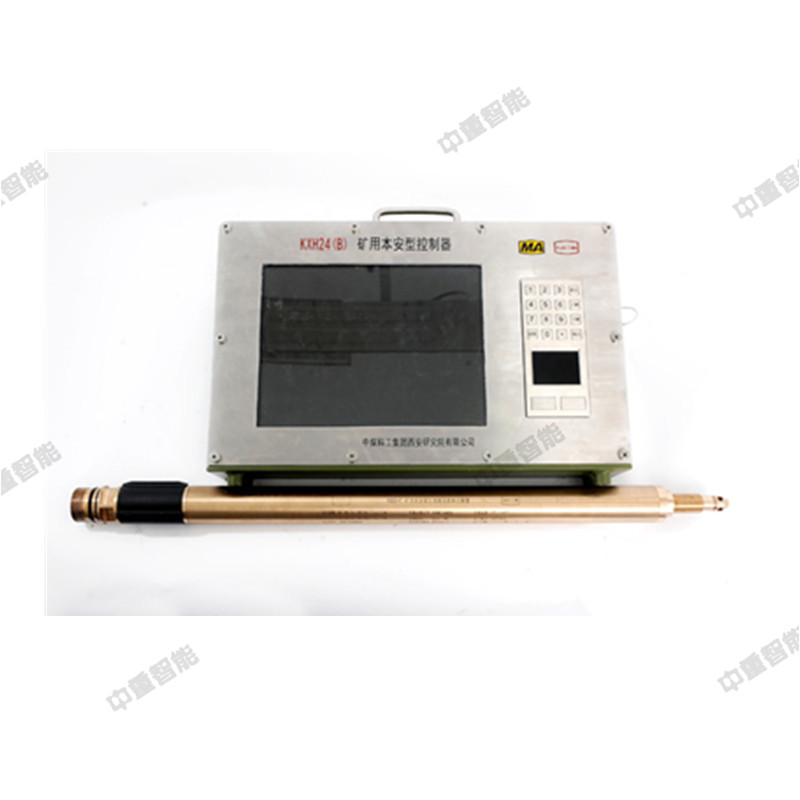

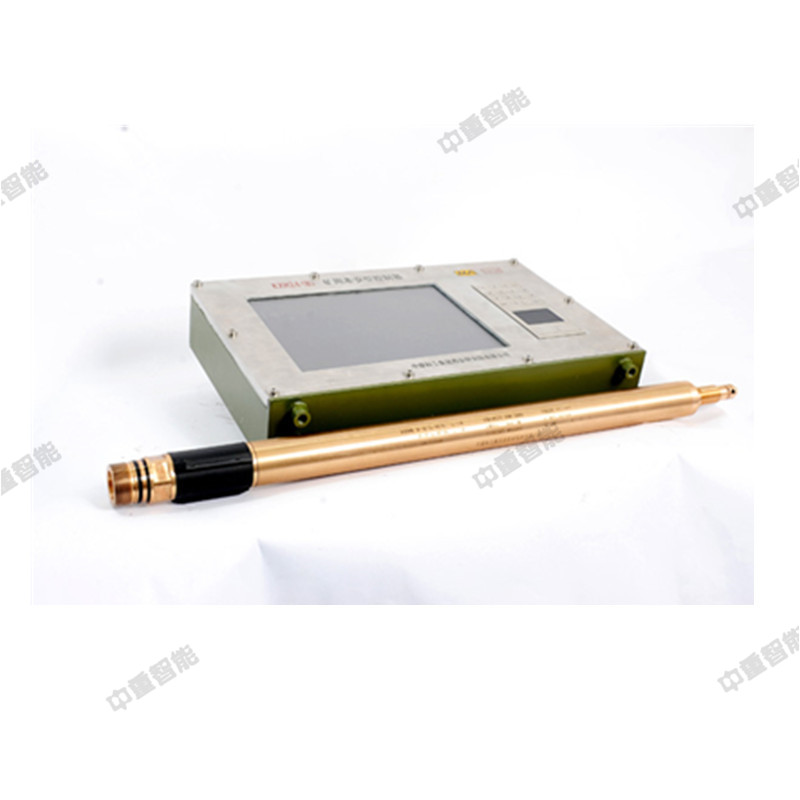

YSDC礦用電磁波隨鉆測量儀

簡要說明

該儀器主要用于鉆孔施工過程中的鉆孔傾角、方位角、工具面向角等參數的監測，同時可實現鉆孔參數、鉆孔軌跡的即時顯示。適用于煤礦井下瓦斯抽放鉆孔、超前勘探孔等鉆孔施工，同時可適用于地面勘探鉆孔，煤層氣開采水平分支孔等鉆孔施工。
該儀器運用電磁波信號傳輸?shù)姆绞剑哂行盘杺鬏斔俾矢摺y量時間短等特點。顯示控制器實現了無鍵盤操作，通過鼠標可方便地控制和設置功能，完成數據測量操作過程。
 技術指標
測量范圍及精度
參數名稱                      測量范圍                        絕對誤差
傾角                           -90°～+90°                         ±0.2°
方位角                        0°～360°                          ±1.2°
工具面向角                        0°～360°                       ±1.2°
無線隨鉆測斜儀探管基本性能參數
?工作時間      ≥160h
?外徑          Ф42mm
?長度          2337mm
?質量          ≤15kg
?耐水壓      ≥12Mpa
礦用隔爆兼本安型直流電源基本性能參數
?額定輸入      Ac127V
?輸入功率      ≤50W
?外形尺寸       290×290×176（mm）
?重量          ≤45Kg
控制器基本性能參數
?顯示屏尺寸  12.1寸
?外形尺寸      460×252×98（mm）
?質量          ≤10Kg
