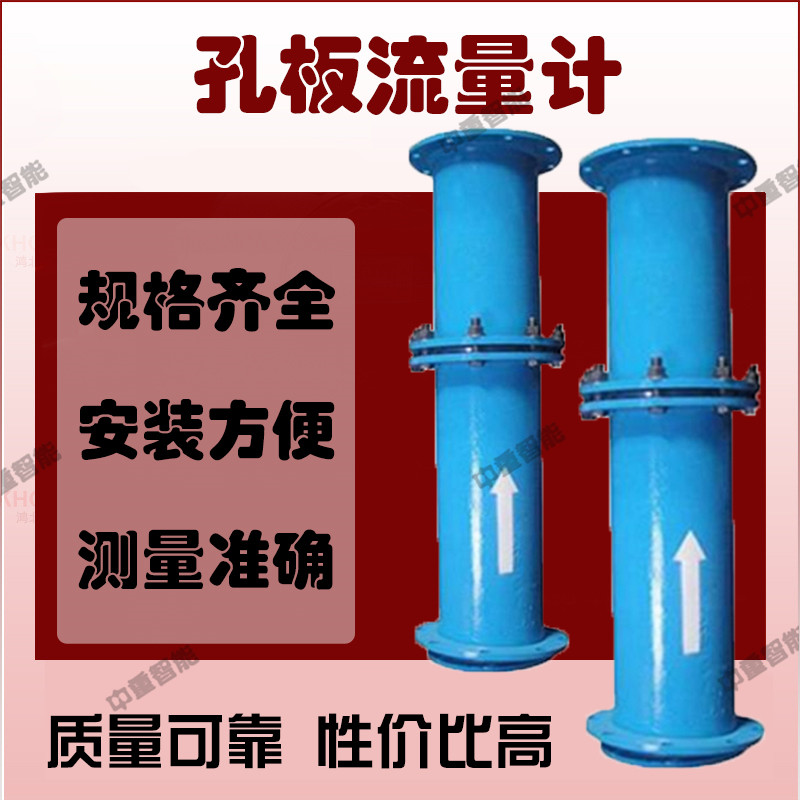

孔板流量計

孔板流量計產品介紹：

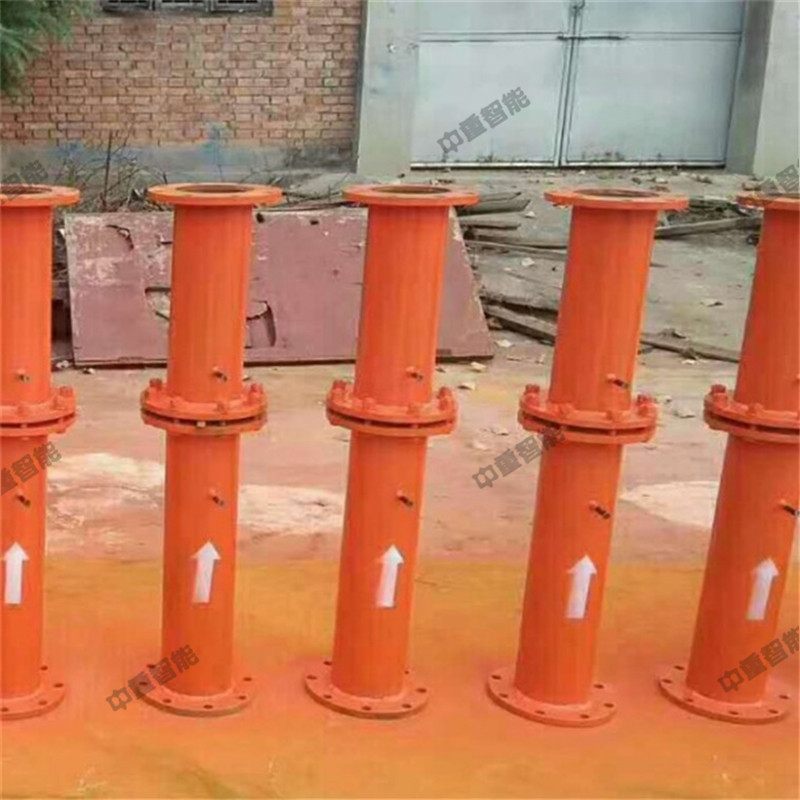

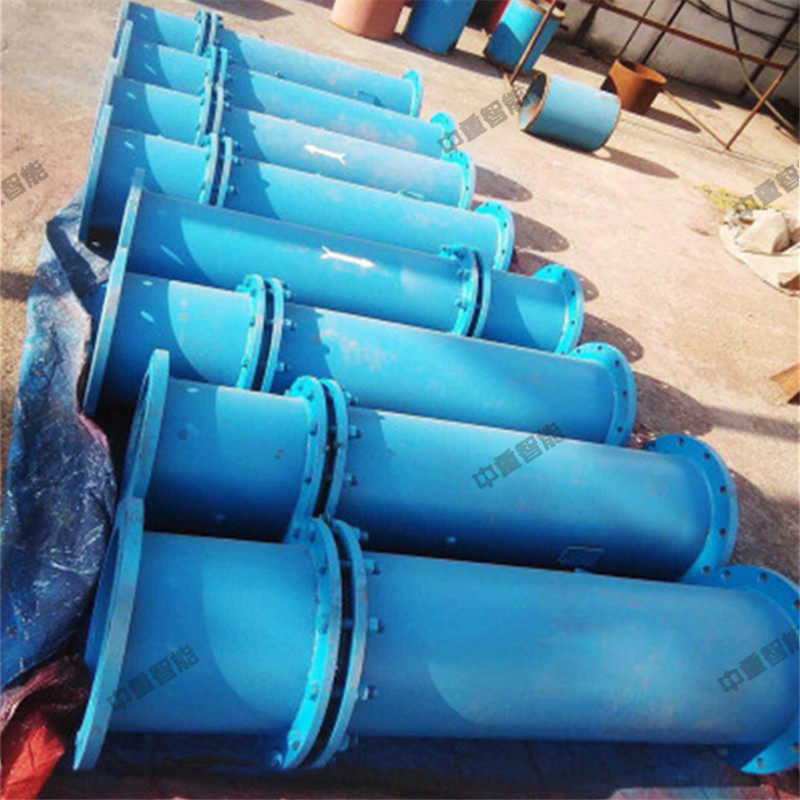

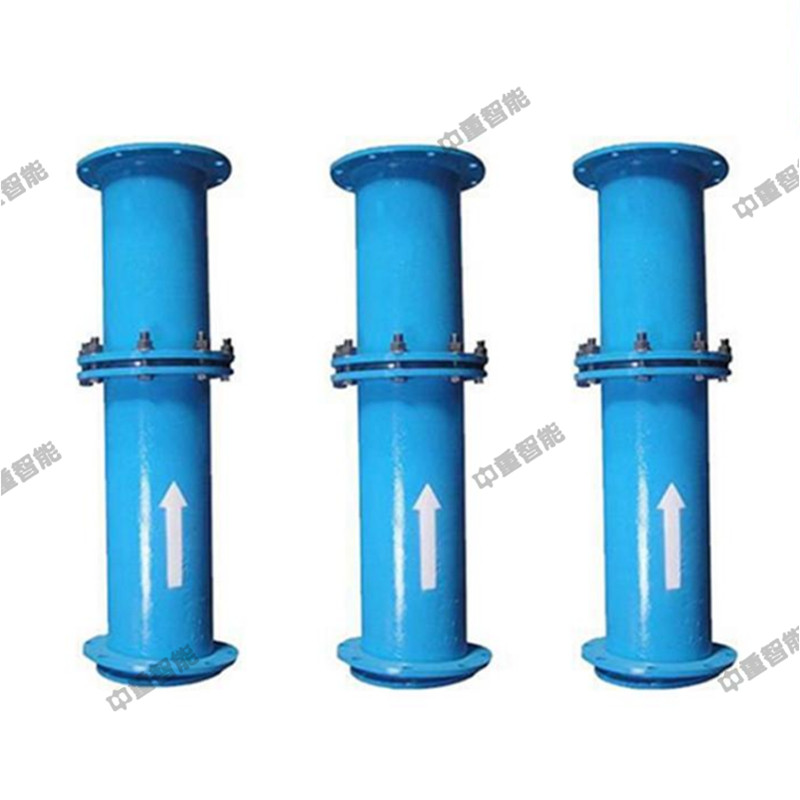

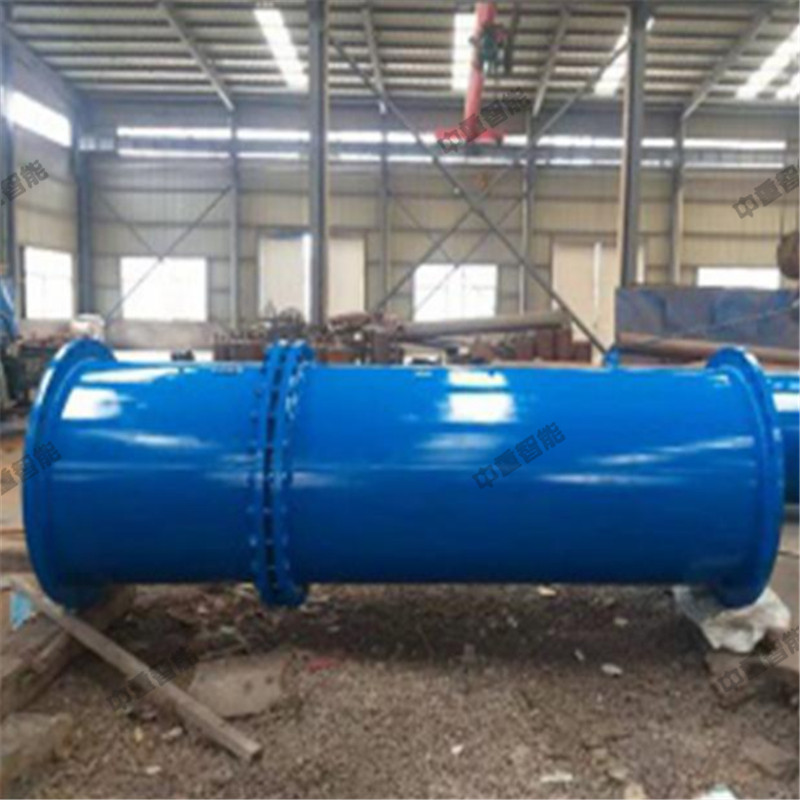

孔板流量計用以測定瓦斯抽放管路中的瓦斯流量。當氣體經管路通過孔板時，流速會增大，在孔板兩側產生壓差，且流量與壓差之間存在著一個恒定的關系，通過壓差可以計算出管路中氣體的流量。孔板流量計由抽采瓦斯管路中加的一個中心開孔的節流板、孔板兩側的垂直管段和取壓管等組成。當氣體流經管路內的孔板時，流束將形成局部收縮，在全壓不變的條件下，收縮使流速增加、靜壓下降，在節流板前后便會產生靜壓差。在同一管路截面條件下，氣體的流量越大，產生的壓差也越大，因而可以通過測量壓差來確定氣體流量。孔板流量計由孔板、取壓嘴和鋼管組成。通過估算抽放瓦斯量和水柱壓差Δh值的測量范圍，合理選擇孔板直徑的大小，一般孔板壓差Δh測量范圍在100~1000Pa

孔板流量計產品參數：

公稱通徑：DN50-DN1000　　

公稱壓力：0.25-20Mpa　　

取壓方式：角接取壓，法蘭取壓等　　

孔板財質：1Crl8Ni9Ti等　　

環室、法蘭材質：碳鋼或不銹鋼等

因生產批次不同，規格不同，下單前請聯系業務經理

聯系電話：18654772300
