DQD20(A)氣動單軌吊車

氣動單軌吊產品介紹：

氣動單軌吊主要用于煤礦井下綜采工作面上下端頭超前支護巷道的物料、器材、和小于五T重量設備部件的運輸,還可在井下其它需要較短距離運輸?shù)牡攸c(diǎn)安裝使用，特別適用于瓦斯含量高等礦井。

氣動單軌吊產品特點：

1.無電火花產生， 解決了起重設備的防爆問題。

適用于：Ⅰ 區危險場所，含 ⅡC ，T4 組及以下。

2.體積小、輕便，重量為其它同載能力設備的 1/3～1/8。

3.無尾氣污染、無高壓管道、為普通工業氣壓 0.5MPa。

4.可在水平、彎道、俯仰等多種復雜環境中自如工作。

氣動單軌吊功能介紹：

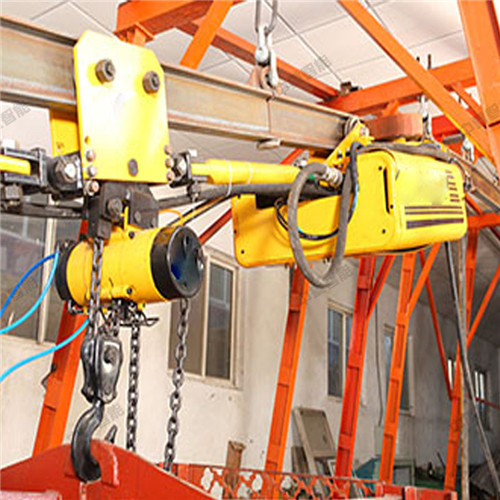

氣動單軌吊車是以壓縮空氣為動力，推動氣馬達高速旋轉，經變速<降低轉速>增大了扭 矩后帶動驅動夾緊輪旋轉，沿吊軌立面滾動，可隨軌道水平、轉彎、上下俯仰行進。它主要 由輔助剎車裝置部件、聯接體、牽引裝置部件、氣路控制系統、 滑動小車、 氣動葫蘆等部分組成。

這六部分有序的巧妙構成，保證了產品安全有效的運行。它們各自的功能是：

1 輔助剎車裝置部件是氣動單軌吊車運行中除馬達內部主剎車以外的一種補充剎車 裝置。

2 聯接體是保證牽引車、滑動小車、連桿的有效柔性聯接關鍵部件；連桿是控制滑 車、牽引車之間距離長短的聯接件。

3 牽引裝置部件是拖動整個氣動單軌吊車前后運行的動力機構。

4 氣路控制系統是實現牽引車機構前進、后退、剎車指令控制系統。

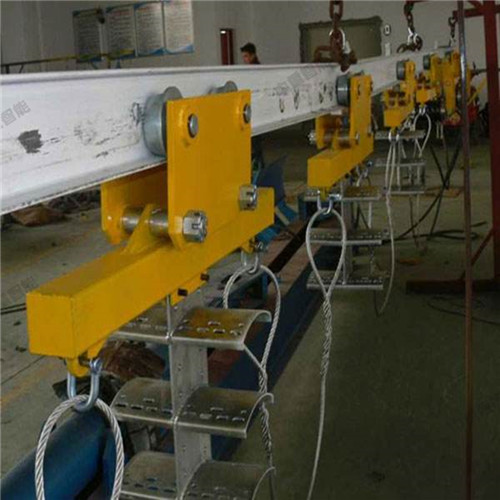

5 滑動小車是承載重量且隨軌道運動的一種小車。

6 氣動葫蘆是吊起重物的一種執行機構。
